Detalhes do produto:
|
| item: | Tubo de calor serpentina de alumínio | Especificações: | por seu pedido |
|---|---|---|---|
| Comprimento fixo: | Como o desenho do seu módulo | serviço de design: | SIM |
| Teste de água: | SIM. Verifique o vazamento para soldagem | teste de explosão: | SIM |
| Pacote: | Embalagem de madeira exportada | Método de processamento: | Estampagem, perfuração, dobra, soldagem, brasagem, extrusão, corte |
| Palavras-chave: | Tubo de calor serpentina, fita de resfriamento de cobra, trocadores de calor de alumínio para EV | Formulários: | Bateria de veículo elétrico, bateria ESS, refrigeração IGBT |
| Realçar: | Tubo de serpentina EV,Tubo de serpentina de alumínio,Tubo de serpentina de gerenciamento térmico de bateria |
||

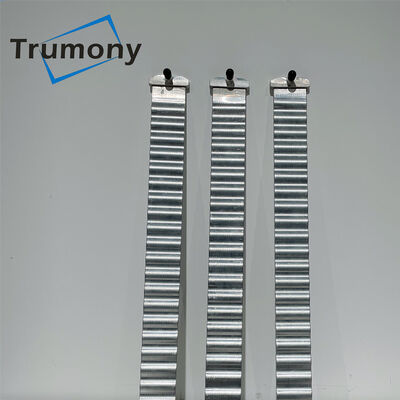

Tubo de calor serpentina de alumínio para gerenciamento térmico de bateria
O tubo de calor serpentina de alumínio é amplamente utilizado em diferentes faixas de troca de calor, como automóveis/veículos de energia, sistema de armazenamento de energia, placa de imersão, placa de uniformização de temperatura, painel solar.coletor de energia solar.
| Extrusão | SIM | próprio centro de moldes |
| CNC | SIM | próprio centro CNC |
| Estampagem | SIM | máx. 1,6*2,3 m |
| brasagem | SIM | linha de brasagem automática |
Características:
*Opções de desenho:
1) placa de resfriamento de perfuração
É usado para células prismáticas e bateria, solução de resfriamento inferior e lateral;
2) Fita de resfriamento serpentina
Aplicado para células cilíndricas: 18650, 21700, 3270, 4680 e etc;
3) Tubo de microcanal com manifold
Para resfriamento lateral ou inferior da bateria;
4) Placa de resfriamento de ligação de rolo;
5) Placa de soldagem por fricção
Possui um processo de soldagem mais simples, maior eficiência de produção, maior resistência da solda e pode evitar problemas como poros e vazamento de líquido na soldagem por fusão em alta temperatura.
Nossas vantagens:
1. Desenvolvimento de ferramentas - fazemos isso internamente, para que possamos fazer testes iniciais rápidos e precisos.
2. Fazendo todos os tipos de trocadores de calor - podemos fazer formas personalizadas, para fazer com que as peças se encaixem em embalagens diferentes.
3. Assistência no projeto de peças — temos uma equipe de engenheiros experientes, eles podem fornecer sugestões profissionais sobre a viabilidade de realizar novos projetos.
4. Serviço de uma estação - podemos fazer trocadores de calor, bem como isolamento e almofada de silicone relacionados.Assim, o cliente pode obter uma solução integrada.
Capacidade de teste:
|
Teste de composição química |
SIM |
|
Teste Físico e Teste Óptico |
SIM |
|
Teste de rugosidade e teste de dureza |
SIM |
|
Teste de Alongamento |
SIM |
|
Teste de névoa salina |
SIM |
|
Teste de explosão |
SIM |
|
Teste de nitrogênio e hélio |
SIM |
|
Teste de Resistência ao Fluxo |
SIM.Teste de corrosão interna e externa |
|
Teste de Tensão |
SIM |
|
Teste sob a água |
SIM.Verifique o vazamento para soldagem |
Composição química
| Liga | Si | Fé | Cu | Mn | mg | Cr | Zn | V | ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Pode ser personalizado de acordo com o pedido dos clientes!
Propriedades mecânicas
| Liga | Temperamento | Resistência à tracção | Rendimento Força | Alongamento |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
PERGUNTAS FREQUENTES:
P: você é uma empresa comercial ou fabricante?
R: sim, somos uma fábrica com mais de 10 anos de história nesta indústria.
Q: Que método de tecnologia de processamento?
R: Temos linha de brasagem, linha de estampagem, linha de extrusão e linha de processo de desossamento por rolo.Também o centro CNC está disponível.
P: se não tivermos design, você pode ajudar no design?
R: Sim, podemos!Temos uma equipe de design forte e experiente.Projeto de caminho de fluxo, simulação térmica, simulação mecânica e otimização de projeto são suportados.Por favor, compartilhe conosco seu projeto detalhado, service8@trumony.com, adoraríamos fazer o DFM para você.
Q: Quão rápido você pode fazer protótipo?
R: cerca de 3 a 5 semanas.O prazo de entrega preciso dependerá do seu processo de design e produção
