Detalhes do produto:
|
| item: | Placa de refrigeração líquida da bateria ESS | Especificações: | Por seus desenhos |
|---|---|---|---|
| Testes: | Sob teste de água, teste de explosão, teste de spray de sal, teste de nitrogênio e hélio e etc. | Células de bateria: | Célula prismática para resfriamento inferior , Célula cilíndrica: 1865, 21700, 32700, 4680, 4695 ... |
| Serviço suportado: | Projeto tudo-em-um, simulação térmica, distribuição de campo de fluxo... | Embalagem: | Pacote de madeira exportado |
| Processo tecnológico: | Estamparia, Extrusão, Puncionamento, Dobra, Soldagem, Brasagem | Palavras-chave: | Placa de resfriamento líquido da bateria, placa fria de água para célula prismática, placa retangula |
| Formulários: | Refrigeração da bateria do veículo elétrico, refrigeração da bateria ESS, refrigeração IGBT | centro CNC: | SIM |
| Realçar: | Placa de resfriamento líquido de bateria ESS,Placa fria de resfriamento de bateria ESS,Placa de resfriamento líquido de alumínio |
||

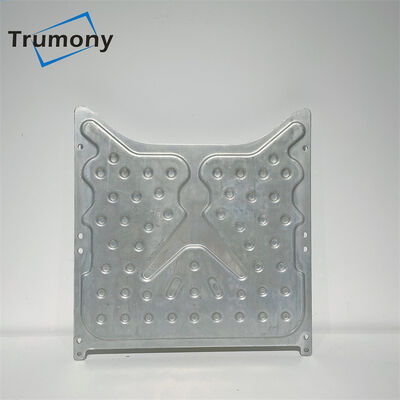

Nova bateria de armazenamento de energia Placa de refrigeração líquida de alumínio
O principal objetivo de um BTMS é manter o sistema de bateria na faixa de temperatura ideal e manter a variação de temperatura uniforme nos módulos de bateria.O gerenciamento térmico da bateria é a operação crítica no ESS/EV.As vantagens da solução de refrigeração líquida são a alta taxa de transferência de calor, permitir que a bateria lide com um grande pulso de energia e uniformidade de temperatura eficaz.
A Trumony é especialista na indústria de gerenciamento térmico, não apenas projetando e desenvolvendo refrigeração líquida, mas também fornecedora de materiais, componentes e montagens de refrigeração líquida.Especificamente, são peças de troca de calor de bateria de energia, peças de troca de calor de bateria de armazenamento de energia, peças de troca de calor de alto fluxo de calor e novas peças de troca de calor de resfriamento líquido, conjunto de resfriamento de líquido de bateria de energia (placa fria ou cotovelo, caixa, resfriador, juntas, tubulações, almofadas de silicone condutoras de calor), conjuntos de armazenamento de energia doméstica (placas frias ou cotovelos, juntas, tubulações, ventiladores, almofadas de silicone condutoras de calor, condensadores, chaleiras de expansão, válvulas solenóides, bombas de água, inversores), conjunto de armazenamento de energia industrial ( placa de resfriamento líquido + bandeja ou bandeja integrada, tubulação, refrigerador de água, almofada de silicone condutora de calor).
| Item | Placa de refrigeração estampada em alumínio para ESS |
| Especificação | De acordo com o seu módulo (max 1,6*2,3m) |
| tecnologia de processamento | Extrusão, soldagem, brasagem, estampagem, puncionamento, colagem por rolo .. |
| Produtos relacionados | TIM (material de gerenciamento térmico), entrada/saída, conector rápido, bomba, tubulações e etc. |
| Formulários | Resfriamento de bateria de veículo elétrico, resfriamento líquido de bateria de energia, armazenamento de energia doméstica, armazenamento de energia industrial e etc. |
Capacidade de teste:
|
Teste de composição química |
SIM |
|
Teste Físico e Teste Óptico |
SIM |
|
Teste de rugosidade e teste de dureza |
SIM |
|
Teste de Alongamento |
SIM |
|
Teste de névoa salina |
SIM |
|
Teste de explosão |
SIM |
|
Teste de nitrogênio e hélio |
SIM |
|
Teste de Resistência ao Fluxo |
SIM.Teste de corrosão interna e externa |
|
Teste de Tensão |
SIM |
|
Teste sob a água |
SIM.Verifique o vazamento para soldagem |
Composição química
| Liga | Si | Fé | Cu | Mn | mg | Cr | Zn | V | ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Pode ser personalizado de acordo com o pedido dos clientes!
Propriedades mecânicas
| Liga | Temperamento | Resistência à tracção | Rendimento Força | Alongamento |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
Perguntas frequentes
P: Que tipo de placa fria de bateria você pode fornecer?
UMA:
1) Placa de resfriamento estampada para células prismáticas / bateria.
2) Tubo serpentina para células cilíndricas, como 21700, 18650, 3270, 4680 célula grande.
3) Tubo extrudado com coletor para bateria.
4) Placa de resfriamento de ligação de rolo para aquecimento/resfriamento.
5) Placa fria FSW.
6) Placa fria usinada CNC
Q: Que método de tecnologia de processamento?
R: Temos linha de brasagem, linha de estampagem, linha de extrusão e linha de processo de desossamento por rolo.Também o centro CNC está disponível.
P: se não tivermos design, você pode ajudar no design?
R: Sim, podemos!Temos uma equipe de design forte e experiente.Projeto de caminho de fluxo, simulação térmica, simulação mecânica e otimização de projeto são suportados.Por favor, compartilhe conosco seu projeto detalhado, service8@trumony.com, adoraríamos fazer o DFM para você.
Q: Quão rápido você pode fazer protótipo?
R: cerca de 3 a 5 semanas.O prazo de entrega preciso dependerá do seu projeto e processo de produção.
