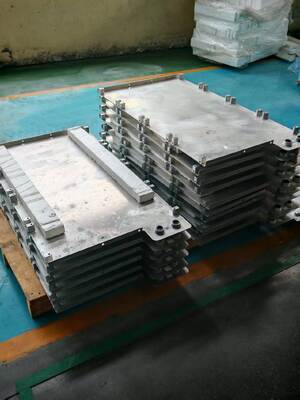

Placa de refrigeração líquida de alumínio brasado, testada por vazamento de hélio, para aplicações industriais

Introdução:

Nossa placa de resfriamento líquido de alumínio soldado com teste de vazamento de hélio é uma solução de gerenciamento térmico robusta e confiável projetada para aplicações industriais exigentes e de alta potência. Ele combina estampagem de precisão, brasagem a vácuo avançada e testes de vazamento certificados para oferecer desempenho de resfriamento superior e integridade estrutural para sistemas críticos.

Fabricado em alumínio de alta qualidade, o núcleo desta placa utiliza tecnologia de estampagem avançada para formar caminhos de fluxo de microcanais de alta eficiência. Vários componentes estampados são então fundidos em uma única unidade monolítica por meio de um processo de brasagem a vácuo de alta temperatura, criando um conjunto durável e permanentemente selado. Cada unidade de produção é validada com testes de vazamento 100% de hélio, garantindo integridade absoluta contra vazamento de líquido refrigerante sob condições extremas de pressão e ciclos térmicos. O design também apresenta portas rosqueadas personalizáveis ​​para conexões de sistema confiáveis ​​e seguras.

Esta placa de resfriamento soldada de alto desempenho foi projetada para sistemas de bateria de alta capacidade que priorizam segurança e confiabilidade. Suas principais aplicações são:

• Gerenciamento térmico para baterias de células prismáticas:​ Otimizado para resfriamento direto de células prismáticas de grande formato (por exemplo, 280Ah, 314Ah) usadas em aplicações de veículos elétricos (EV) e sistemas de armazenamento de energia de bateria (ESS). Ele garante uma distribuição uniforme da temperatura em toda a grande área de superfície da célula, o que é fundamental para o ciclo de vida e a segurança.

• Confiabilidade certificada à prova de vazamentos:Cada placa de resfriamento passa por testes obrigatórios de vazamento por espectrometria de massa de hélio 100%, certificando sua integridade à prova de vazamentos. Isto proporciona o mais alto nível de garantia contra a entrada de líquido refrigerante, protegendo sistemas de baterias sensíveis em ambientes industriais e automotivos.

• Construção durável e monolítica:​ O processo de brasagem a vácuo cria ligações metalúrgicas mais fortes do que o material de base, resultando em uma estrutura rígida de peça única que é excepcionalmente resistente a vibrações, choques e estresse térmico, garantindo confiabilidade operacional a longo prazo.

• Microcanais Estampados Eficientes:Canais de fluxo estampados com precisão otimizam a área de superfície de transferência de calor e a dinâmica do fluxo do líquido refrigerante, garantindo a extração eficiente de calor das células da bateria. Este projeto gerencia de forma eficaz as altas cargas térmicas de grandes células prismáticas.

• Portas integradas e personalizáveis:​ Apresenta portas rosqueadas (por exemplo, NPT, BSPP) ou flangeadas personalizáveis, fornecendo interfaces robustas e à prova de vazamentos para integração rápida e confiável com mangueiras de refrigeração e tubulação do sistema, simplificando a instalação e a manutenção.

• Design escalável e específico para aplicação:​ O processo de fabricação estampado e brasado é altamente escalonável. Podemos adaptar as dimensões gerais da placa, o padrão do canal e as especificações da porta para atender ao tamanho exato e aos requisitos térmicos de sua célula específica (por exemplo, 280Ah, 314Ah) e do design da bateria.

Nossas placas de resfriamento de alumínio soldadas e testadas contra vazamento de hélio são a solução confiável para resfriamento industrial, ESS de alta capacidade e baterias EV de serviço pesado, onde a prevenção de vazamentos, a durabilidade e o controle térmico preciso são fundamentais. Oferecemos suporte abrangente, desde o projeto conceitual e simulação térmica até a produção em alto volume e com qualidade garantida.
